Производительность работы термоусадочного аппарата во многом зависит от начального этапа – скорости помещения продукта в полурукав пленки и перемещения в таком виде в рабочую зону ножа для запайки и обрезки. При использовании ручных или полуавтоматических указанные операции производятся вручную. Для сокращения времени упаковки единицы продукта используют автоматические ножи.

Основное отличие автоматического ножа для запайки и обрезки от полуавтоматических и ручных – изделие только укладывается оператором на движущийся транспортер, далее все процессы проходят автоматически. Без участия оператора происходит обертывание продукта пленкой, запайка и обрезка, переход товара с транспортера ножа на транспортер термотоннеля. Компания Hualian Machinery выпускает несколько автоматических моделей, отличающихся производительностью, принципом работы запаечного лезвия и материалом упаковки.

Автоматические ножи с L-образной запайкой

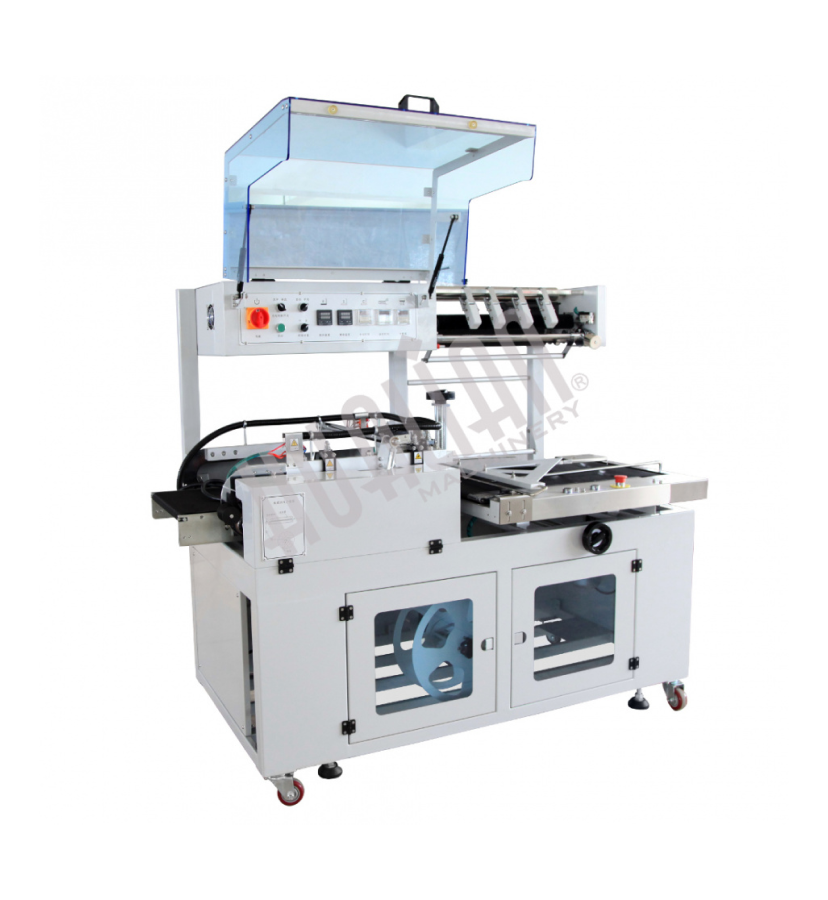

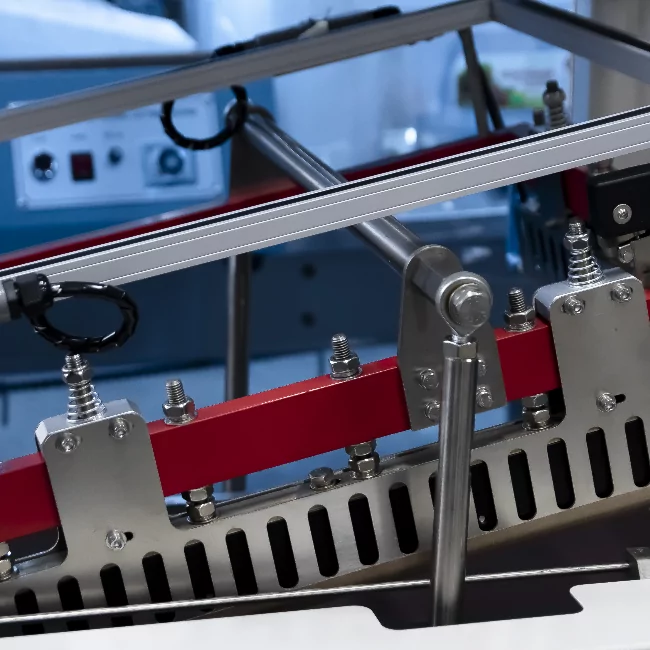

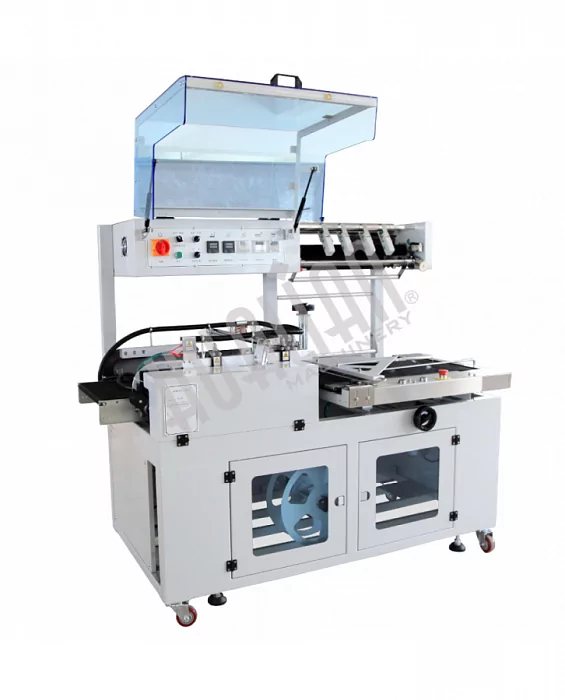

Самые популярные и наиболее часто приобретаемые нашими клиентами автоматические термоусадочные ножи – это BSF-5640LG и его модификации. В основном они предназначены для работы с пленкой ПОФ с толщиной от 12,5 до 19 мкн. Запаечная часть BSF-5640LG имеет сходство с полуавтоматическими ножами в плане конструкции – L-нож для запайки и обрезки. Нож работает по принципу L-образной рамки, выполняет одновременную запайку и обрезку как поперечного, так и продольного шва.

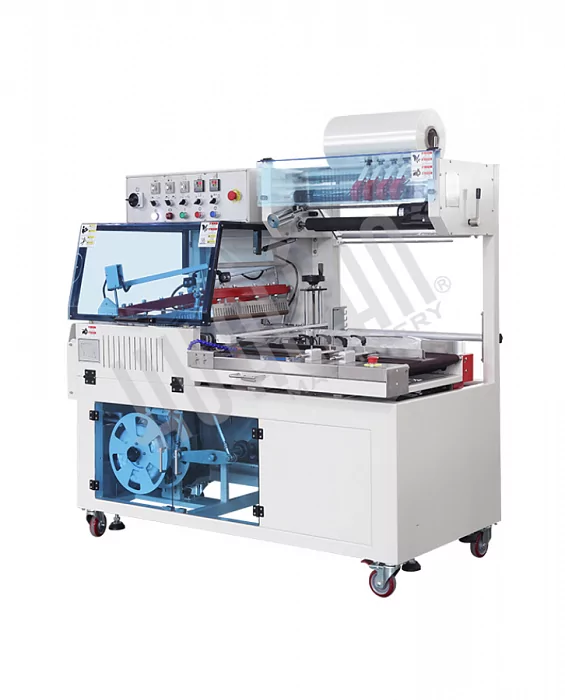

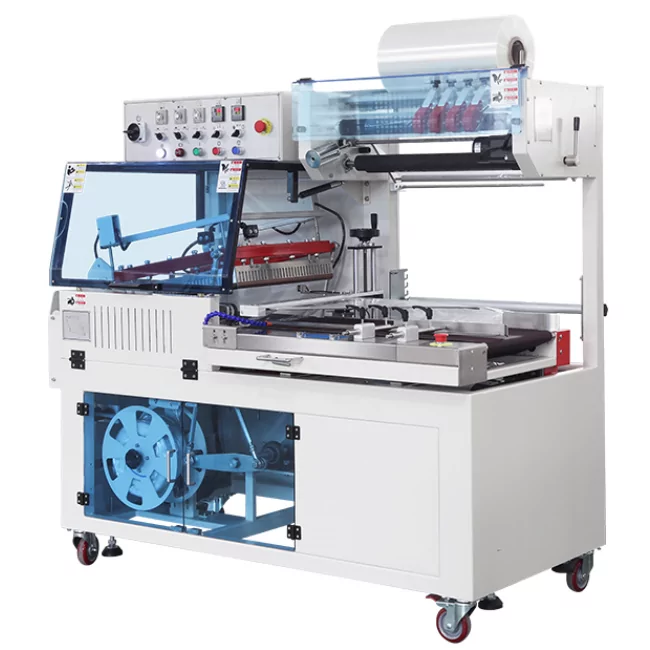

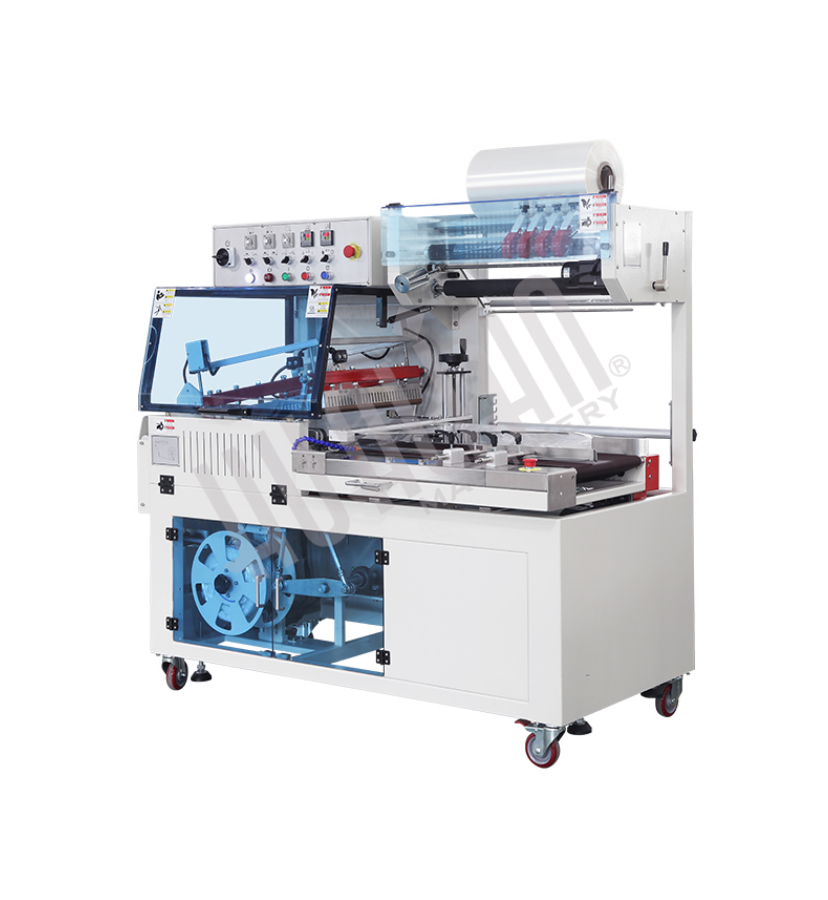

Основная модель L-образных термоусадочных ножей – BSF-5640LG (Customization H 120). Модель BSF-5640LG-E отличается от нее механической панелью управления и упрощенной конструкцией, что несколько уменьшает допустимый диапазон упаковываемых продуктов по ширине и высоте.

Также в ряду моделей с L-образным ножом для работы с пленкой ПОФ есть оборудование с увеличенными длиной и шириной и, соответственно, максимальными размерами продукта для упаковки.

Сравнительные характеристики автоматических ножей для обрезки и запайки с L-образным расположением планки.

Сравнительные характеристики автоматических ножей для обрезки и запайки с L-образным расположением планки
Модель

Напряжение (B/A)

Мощность (кВт)

Необходимое для работы давление воздуха (мПа)

Расчетная упаковочная скорость (шт/час)

Максимальные размеры упаковываемого предмета (мм)

BSF-5640LG (Customization H 120)

220/50

1,8 0,5-0,8

до 1500

Ш+В < 450, Ш < 400, В < 120, Д < 350

BSF-5640LG-E 220/50
1,4

0,5-0,6

до 1500

Ш+В < 400, Ш < 350, В < 70, Д < 450

BSF-9060LG 220/50
380/50 по заказу
1,8

0,5-0,8

до 1200

Ш+В < 630, Ш < 130, В < 500, Д < 820

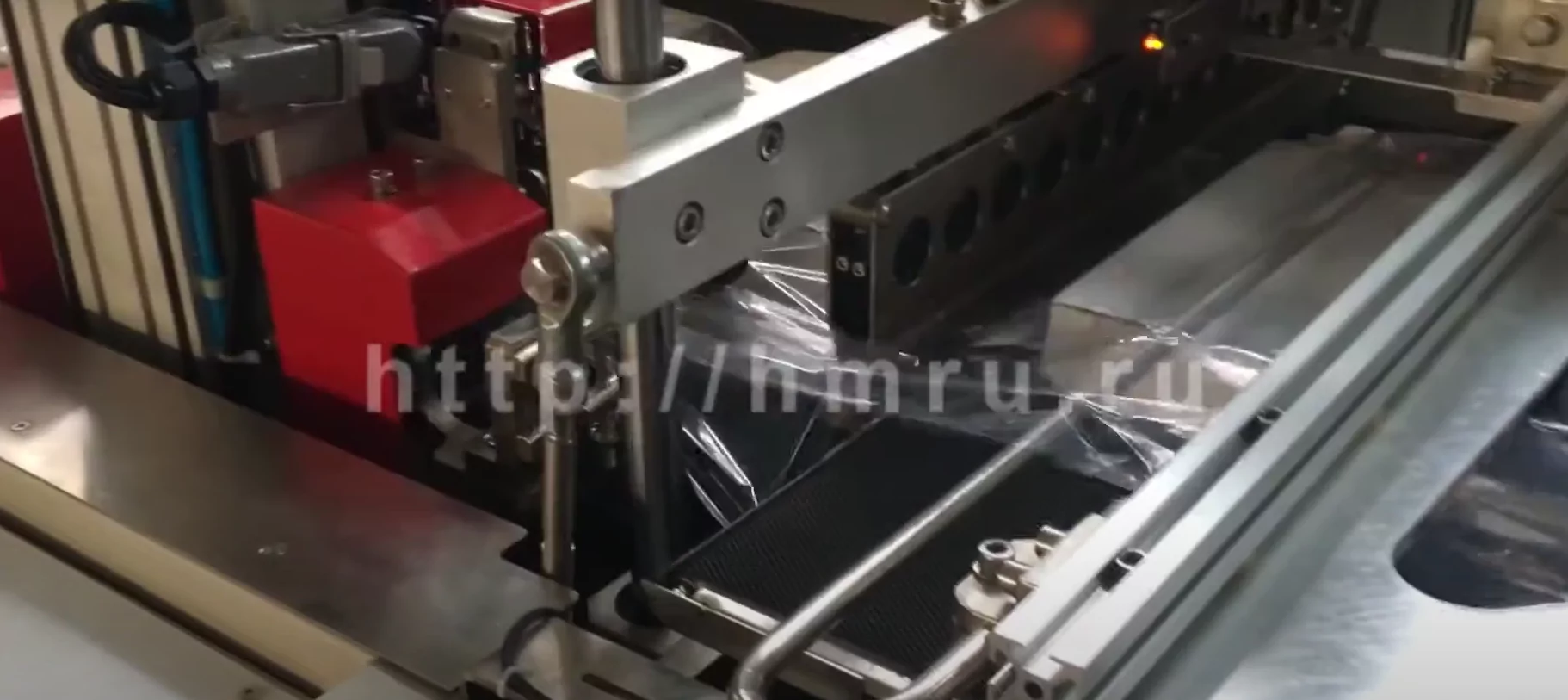

Видео работы BSF-5640LG
Видео работы BSF-5640LG-E

При подборе модели автоматического термоусадочного ножа важным параметром является габарит упаковываемого продукта и его вес. Размеры продукта должны соответствовать допустимым размерам оборудования, указанным в характеристиках.   Немаловажным параметром продукта является его вес, т.к. при движении по транспортеру и попаданию в рукав пленка должна расправляться. Если вес продукта менее 200 грамм, его недостаточно для движения: товар проскальзывает на транспортере и попадает под опускающийся нож. В любом случае для продуктов, имеющих габариты, близкие к крайним значениям (как максимальным, так и минимальным) характеристик оборудования, должно проводиться тестирование на возможность работы с таким изделием.

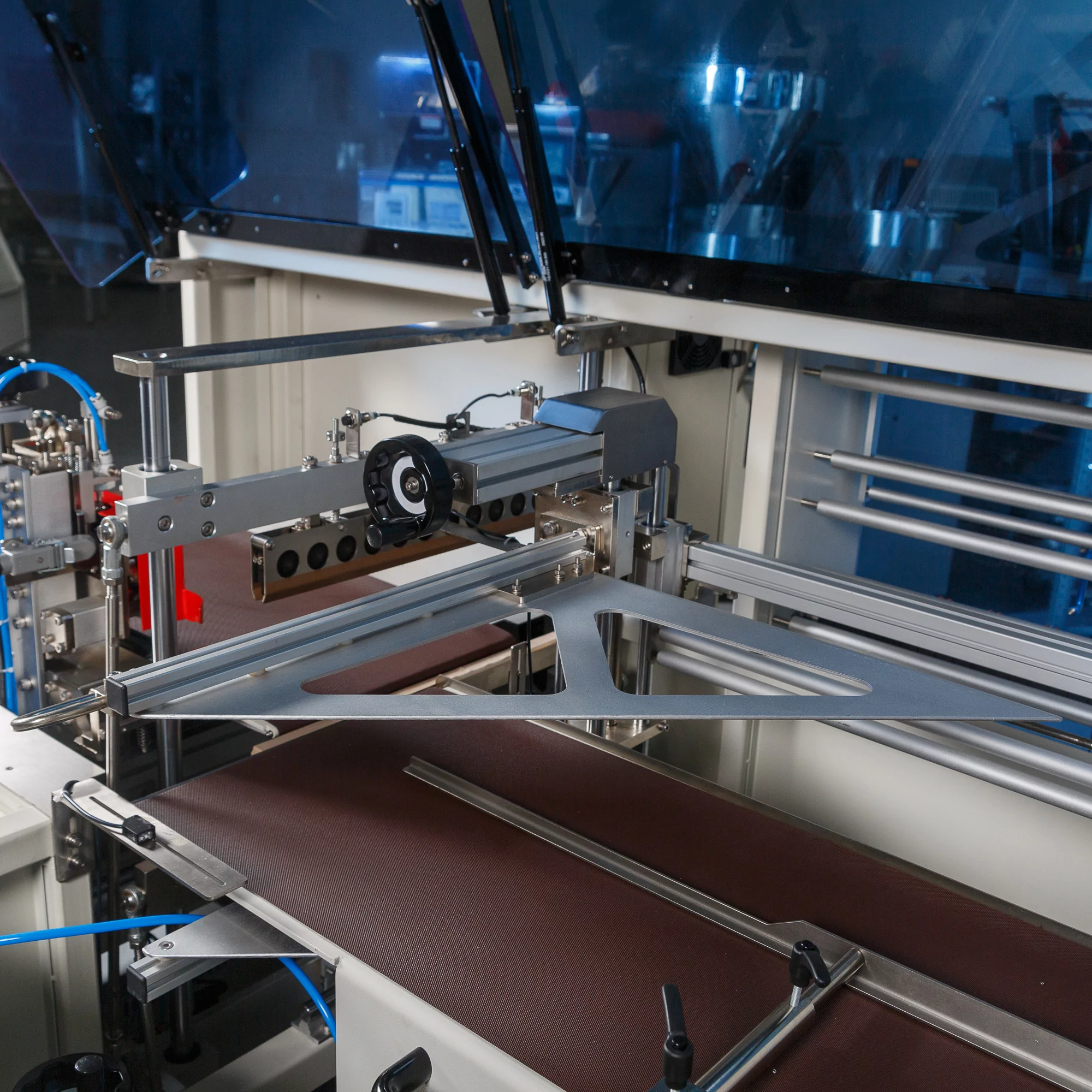

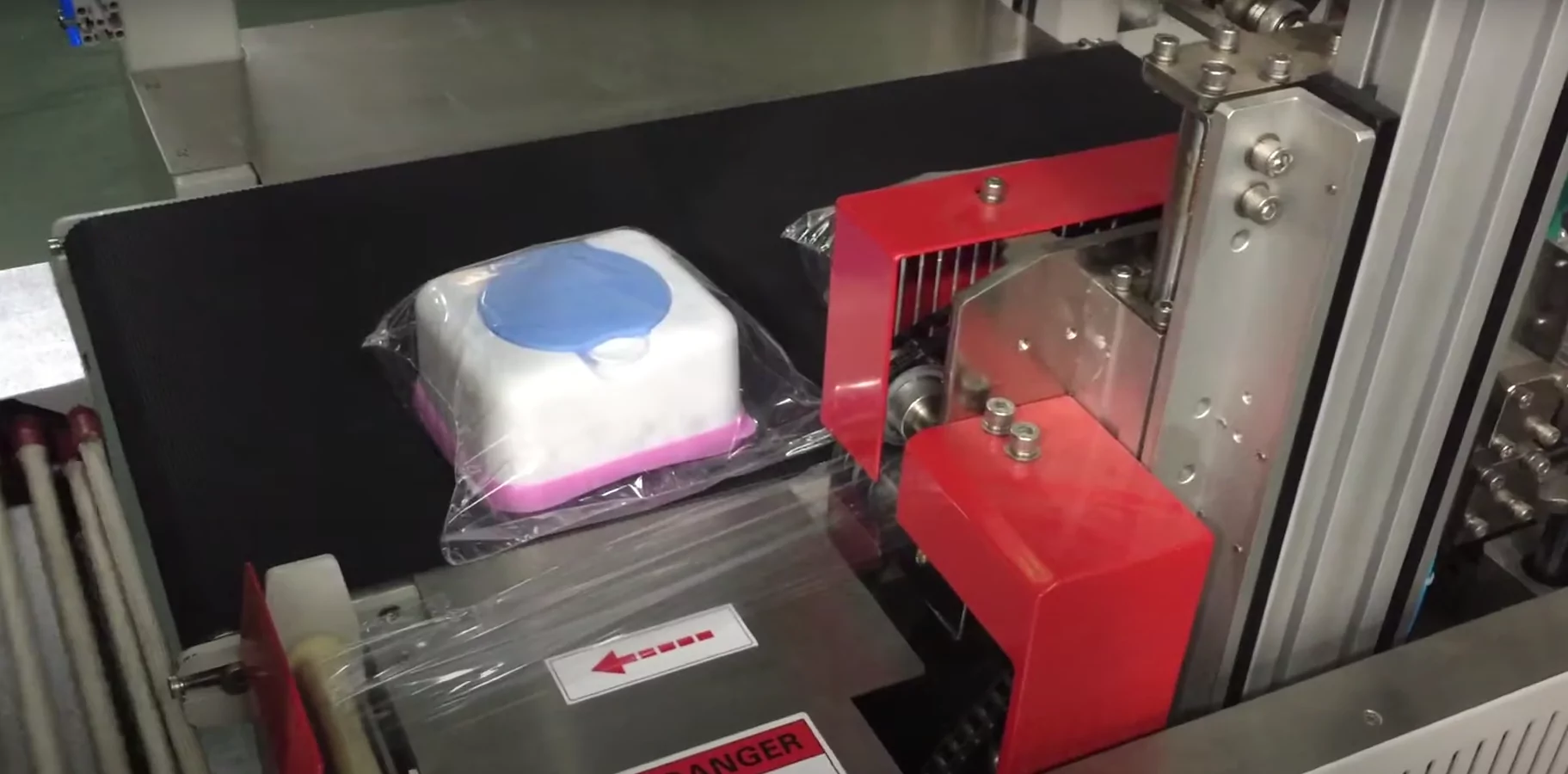

L-образная конструкция ножа – самая распространенная схема запайки, но она имеет один недостаток: ограничение по длине продукта. Для работы с товарами без ограничения длины (в разумных пределах) запайка должна осуществляться раздельно. Продольный шов формируется роликовой системой сварки постоянно в момент протяжки пленки, а за поперечный шов отвечает нож, двигающийся в вертикальной плоскости.

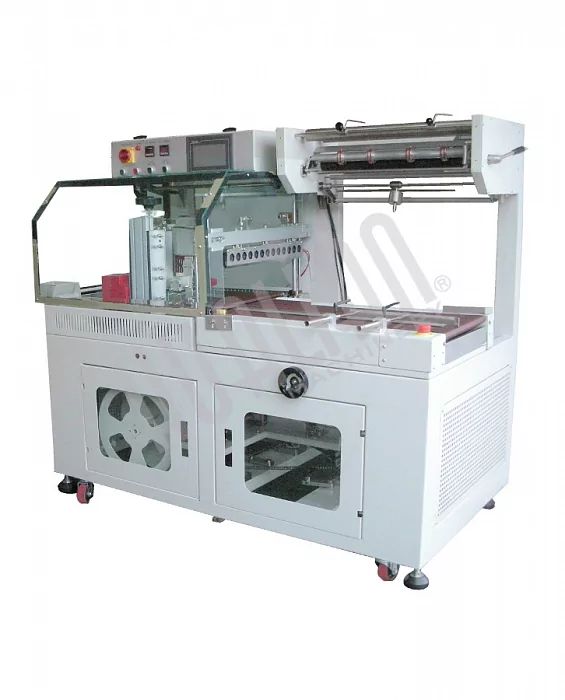

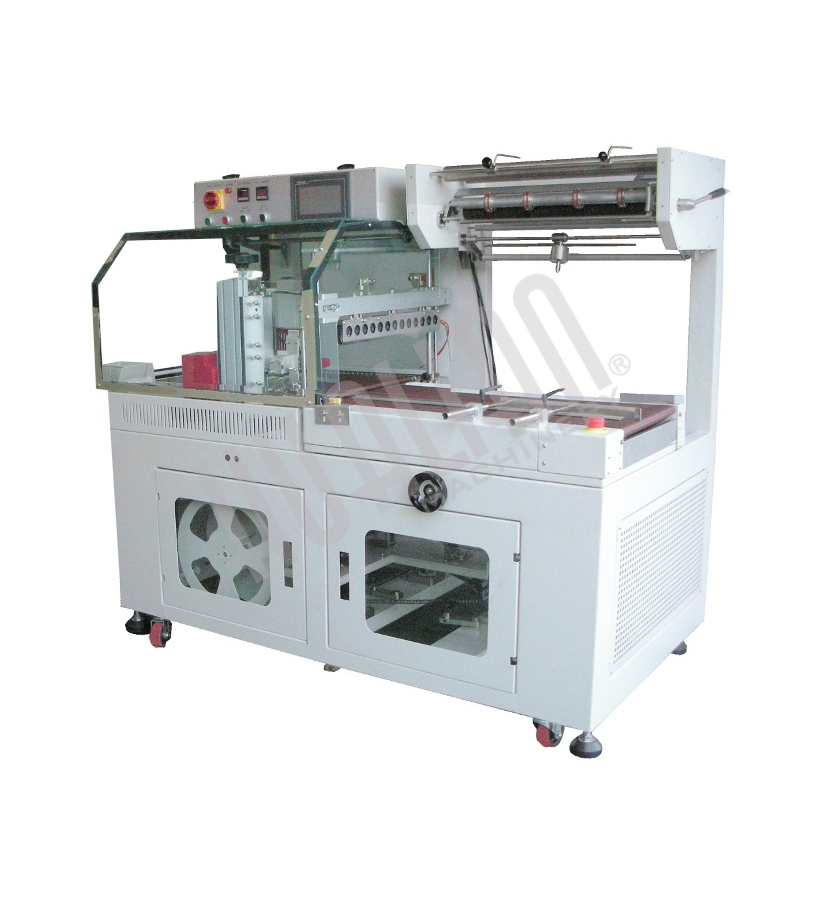

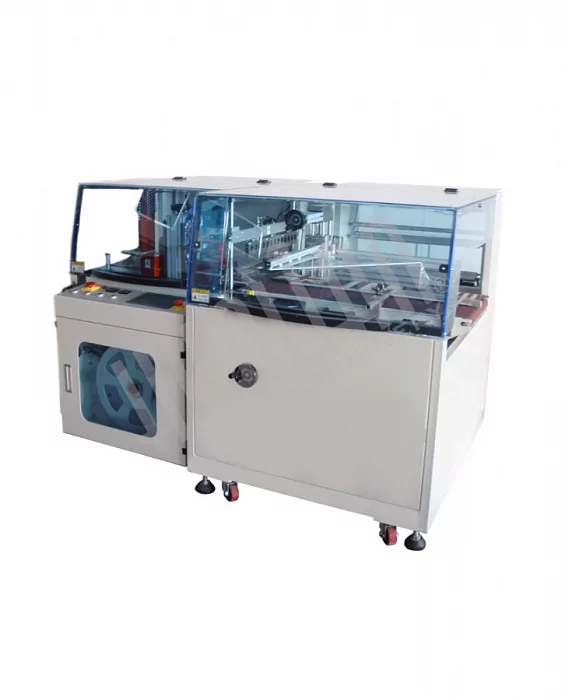

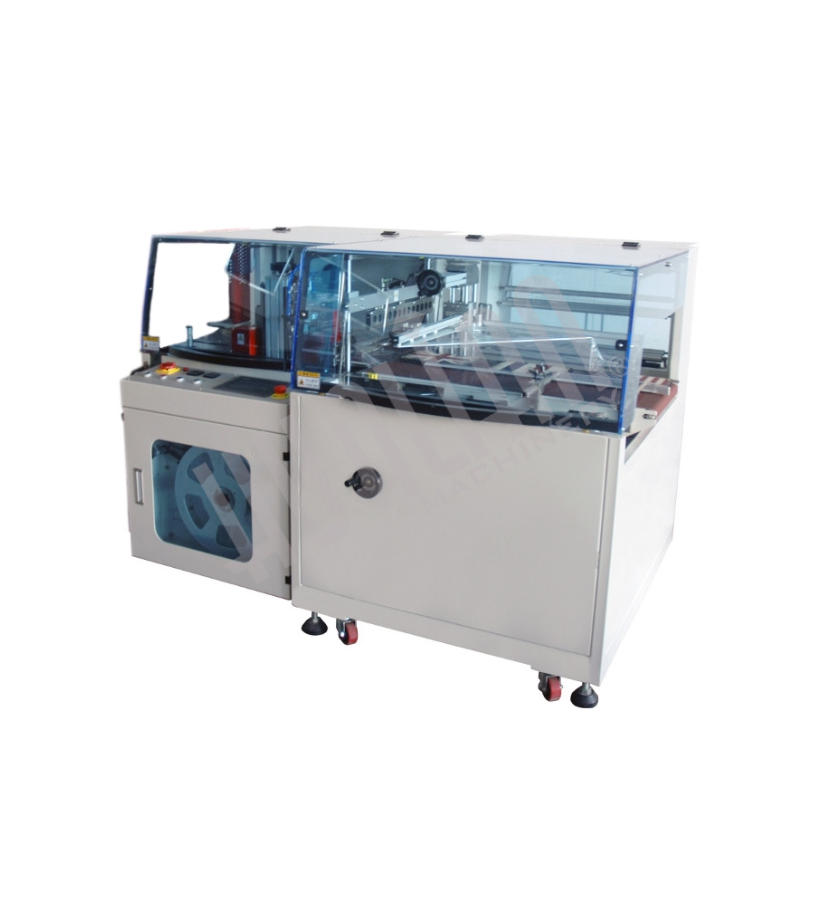

Такая схема реализована в двух моделях ножей для запайки и обрезки компании Hualian Machinery – BSF-5545LE и BSF-5545LD.

Автоматические ножи с раздельной запайкой

Помимо разницы в схеме запайки у термоусадочных ножей моделей серии 5545 в отличии от 5640 регулируется высота линии запайки (от уровня транспортера) от 0 до 100 мм, в то время как у ножей 5640 она статична – 25 мм. Изменение высоты запайки позволяет добиться оптимальной формы пакета перед усадкой. Чем ближе шов к середине высоты продукта, тем аккуратнее выглядит упаковка после термоусадки.

Скорость работы оборудования с раздельной схемой запайки выше, чем у устройства с L-образным ножом, если сравнивать упаковку продуктов с сопоставимой длиной. Модель BSF-5545LD также отличает от других ножей наличие сервопривода, который обеспечивает высокую скорость работы поперечной запайки. Правда, данное преимущество сохраняется только при условии длинны продукта не более 250 мм. Если длина больше 250 мм, сервопривод неэффективен. Для работы всех моделей автоматических ножей необходим подвод воздуха от воздушного компрессора или системы подачи сжатого воздуха предприятия.

Модель

Напряжение (B/A)

Мощность (кВт)

Необходимое для работы давление воздуха (мПа)

Расчетная упаковочная скорость (шт/час)

Максимальные размеры упаковываемого предмета (мм)

BSF-5545LE

220/50

1,8 0,6-0,8

до 1800

Ш+В < 450, В < 150

BSF-5545LD 380/50
3,0

0,6-0,6

до 2400

Ш+В < 450, В < 150


Видео работы BSF-5640LE.
Видео работы BSF-5545LD.

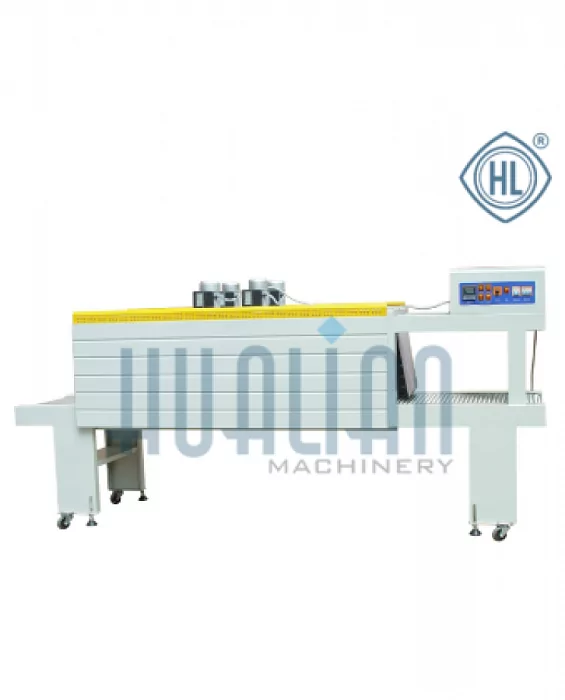

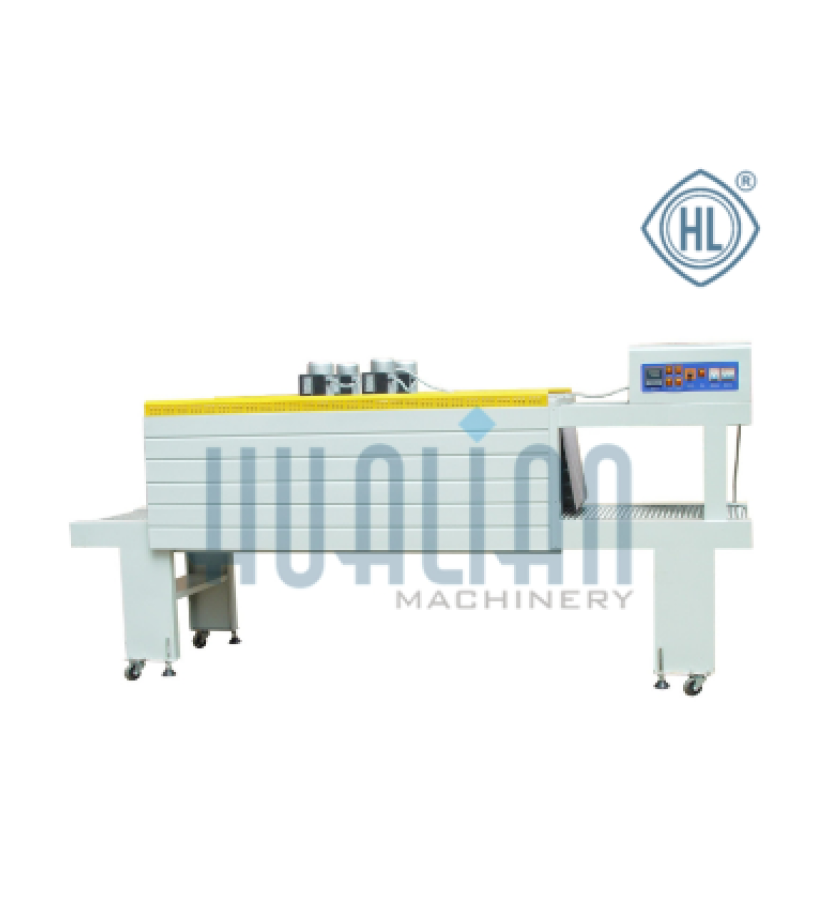

Термотоннели для автоматической термоусадки штучных продуктов.

Автоматическая упаковка в термоусадочную пленку подразумевает высокую скорость работы и, соответственно, высокую скорость движения транспортеров ножа и тоннеля. Для обеспечения усадки пленки в таких условиях термоусадочный тоннель должен быть мощным или, как минимум, иметь увеличенную длину для продолжительного нахождения материала под воздействием высокой температуры.

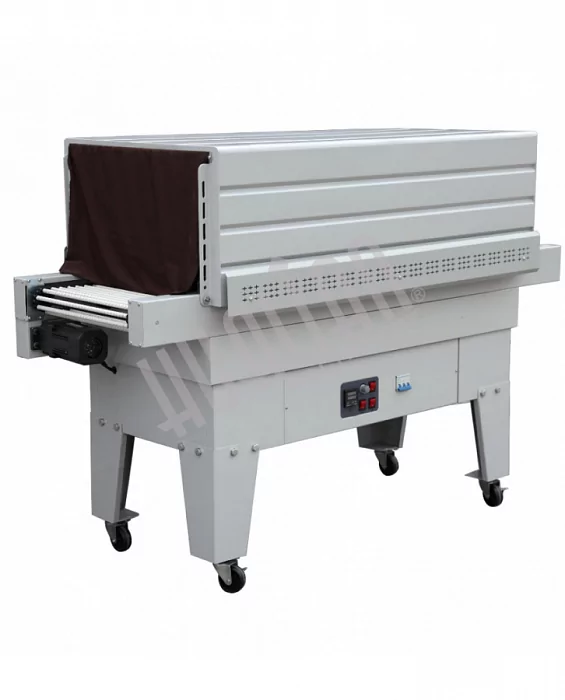

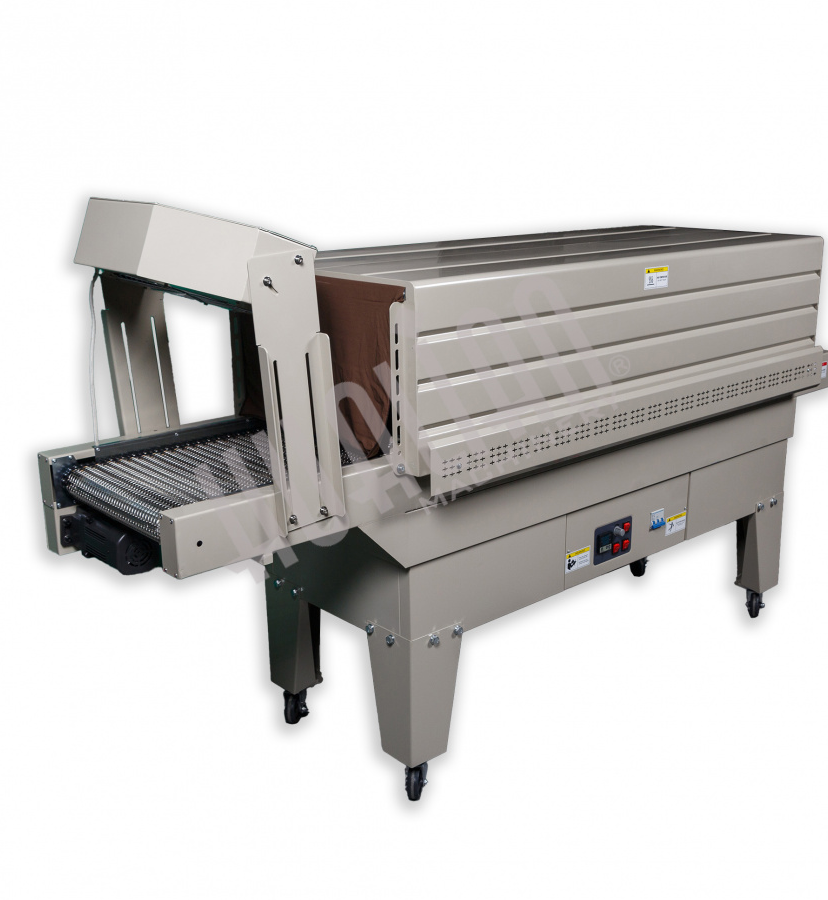

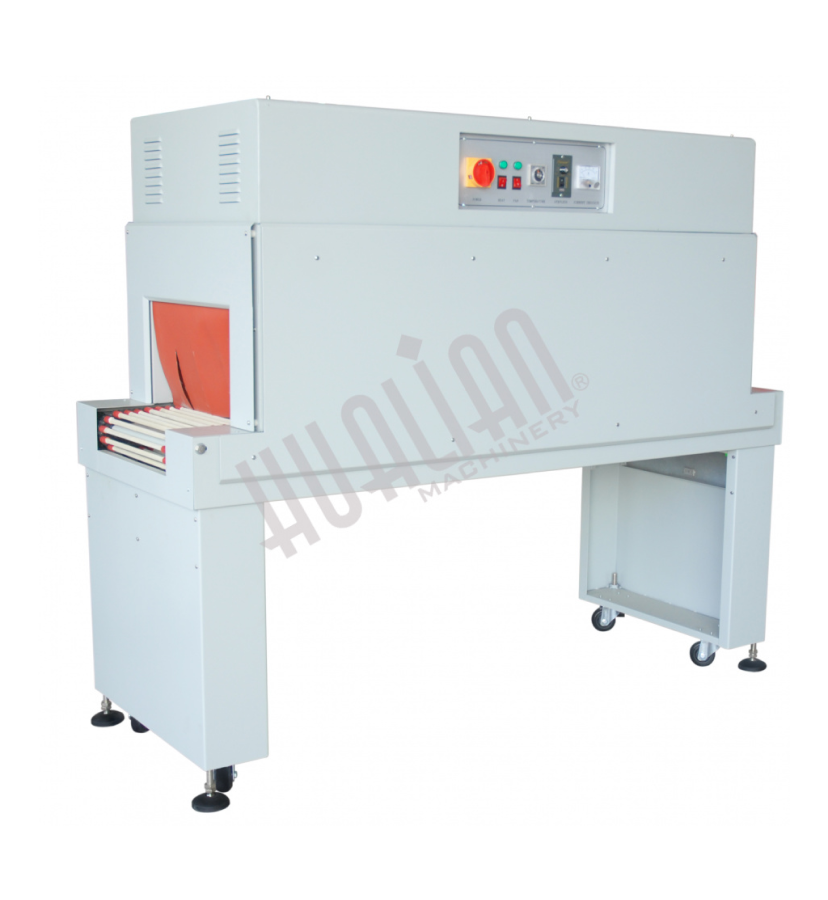

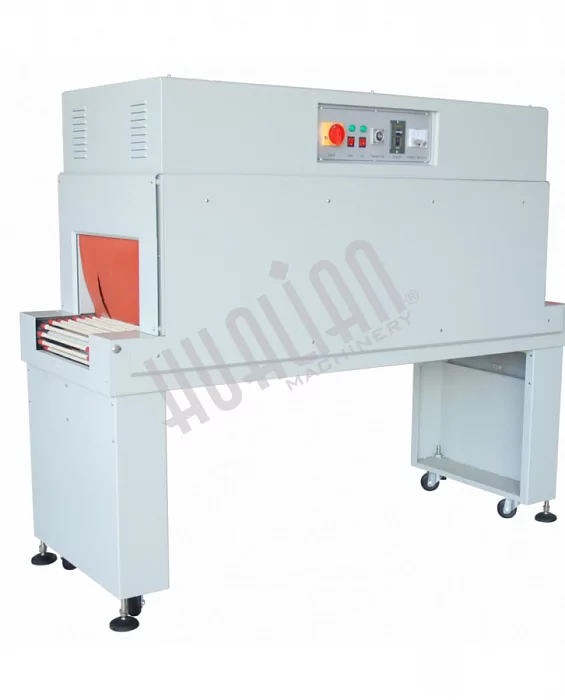

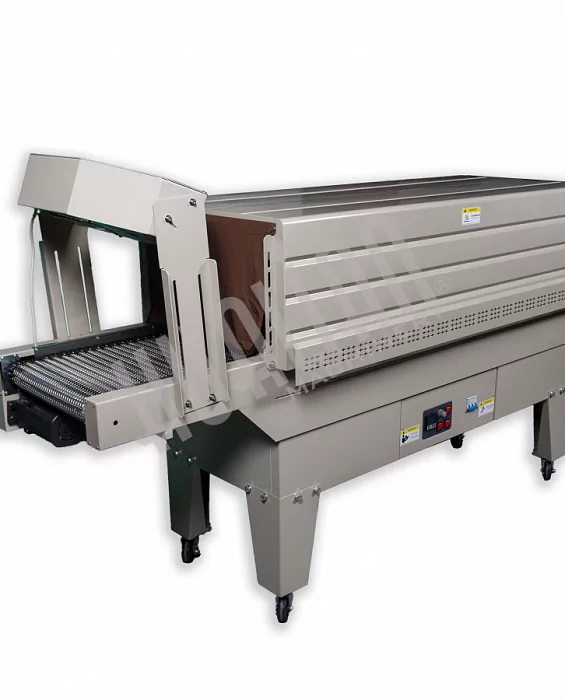

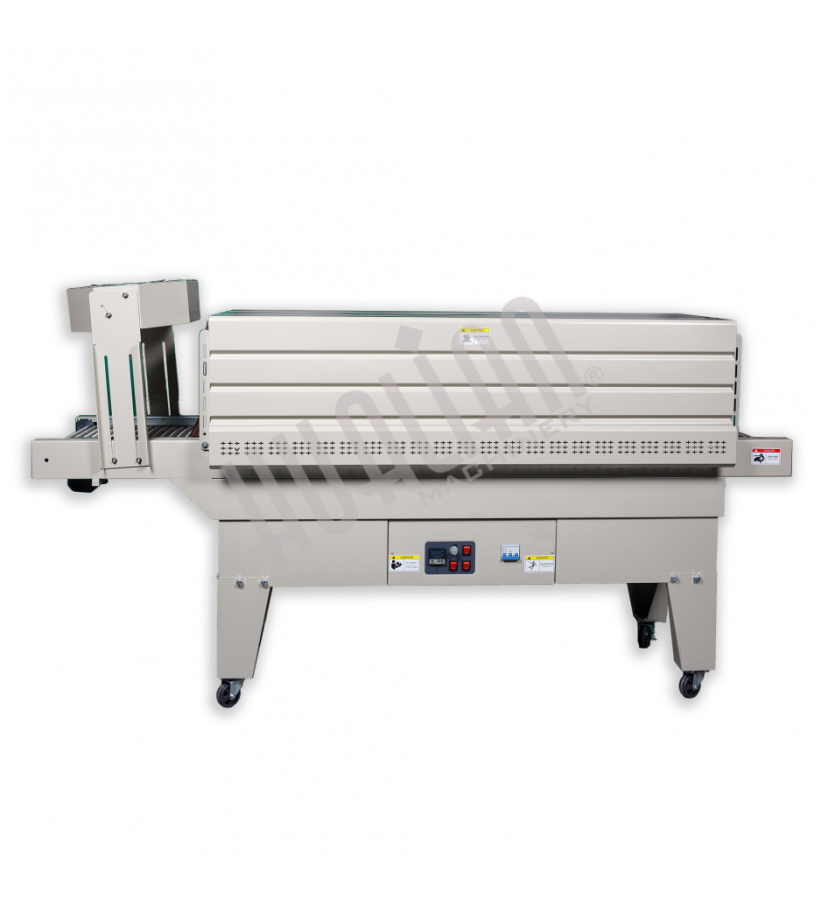

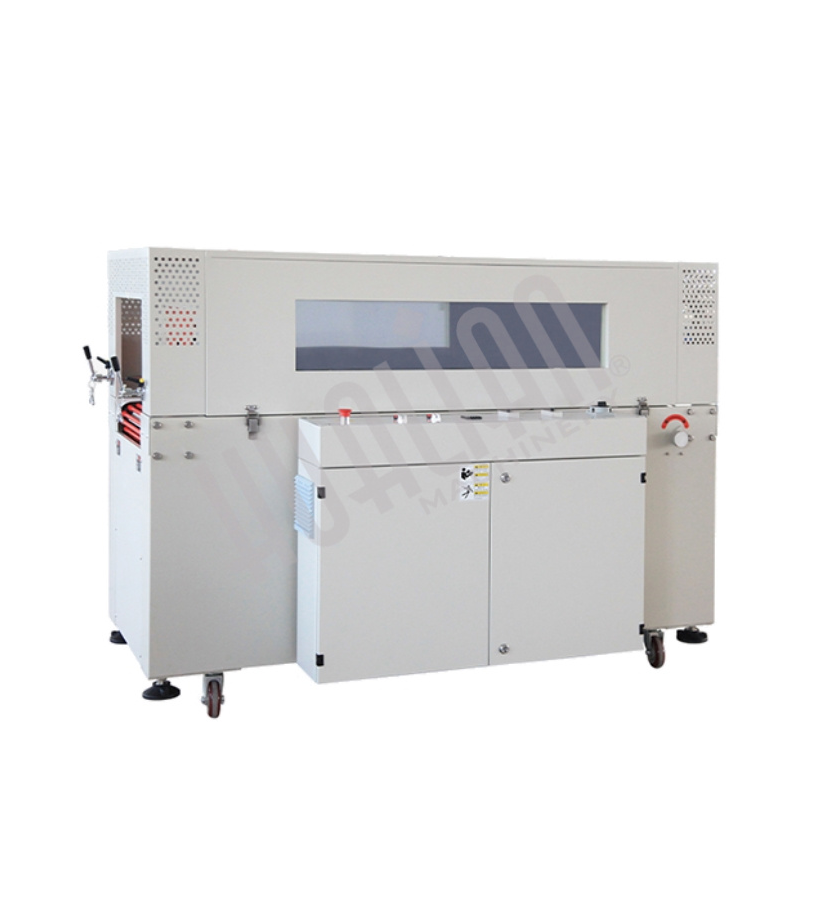

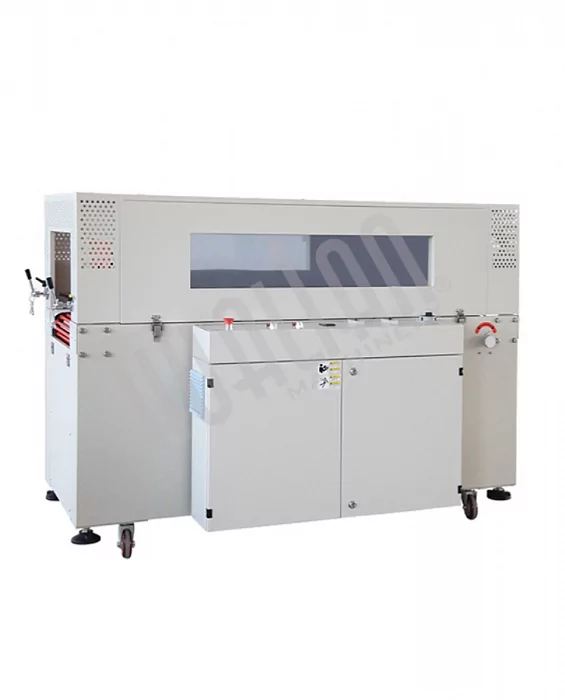

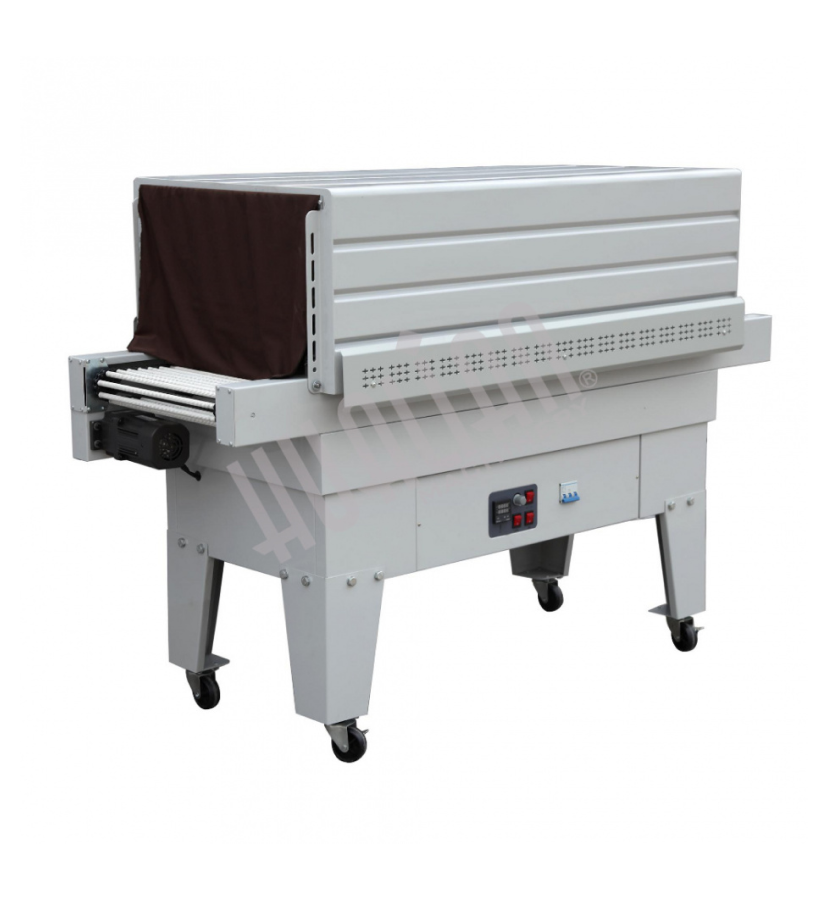

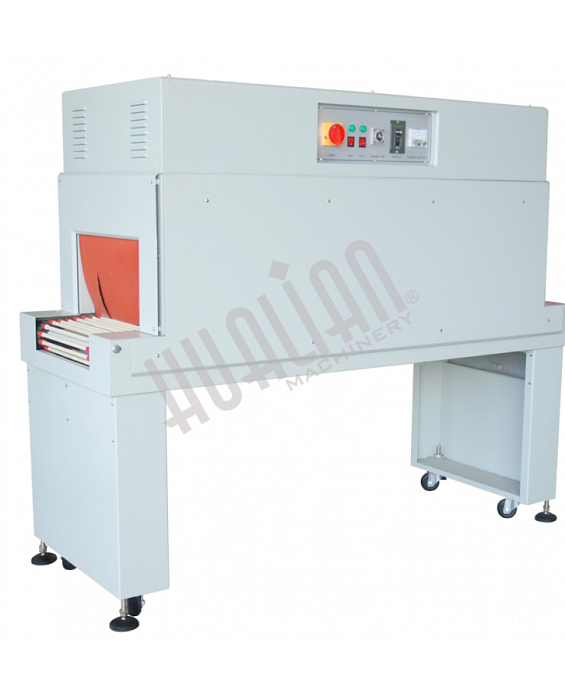

Из моделей термоусадочных машин тоннельного типа с изменяемой высотой камеры для работы с автоматическими ножами подходит BS-4535LA, но только с ножом для запайки типа BSF-5640LG. Для работы с моделью BS-5545LE рекомендуется BS-4525L, для высокоскоростного ножа BS-5545LD – термотоннель BS-5030X.

Технические характеристики термоусадочный тоннель:
Модель

Рабочее напряжение (B/Гц)

Мощность (кВт)

Максимальная грузоподъемность транспортера (кг)

Скорость транспортера (метров/минуту)

Размер тоннеля (мм)

Максимальный размер упаковки (мм)

Габариты в собранном виде (мм)

Вес нетто (кг)

BS-4535LA

380/50

10 30

0-10

1200*450*(50-350)

1000*400*(30-300) 1600*650*1200 120
BS-4525L 380/50
15

10

0-10

1227*450*250

1000*400*200 1780*750*1380 240
BS-5030X

380/50

16

10 0-30 1500*500*300 1300*400*250 1900×990×1300 390

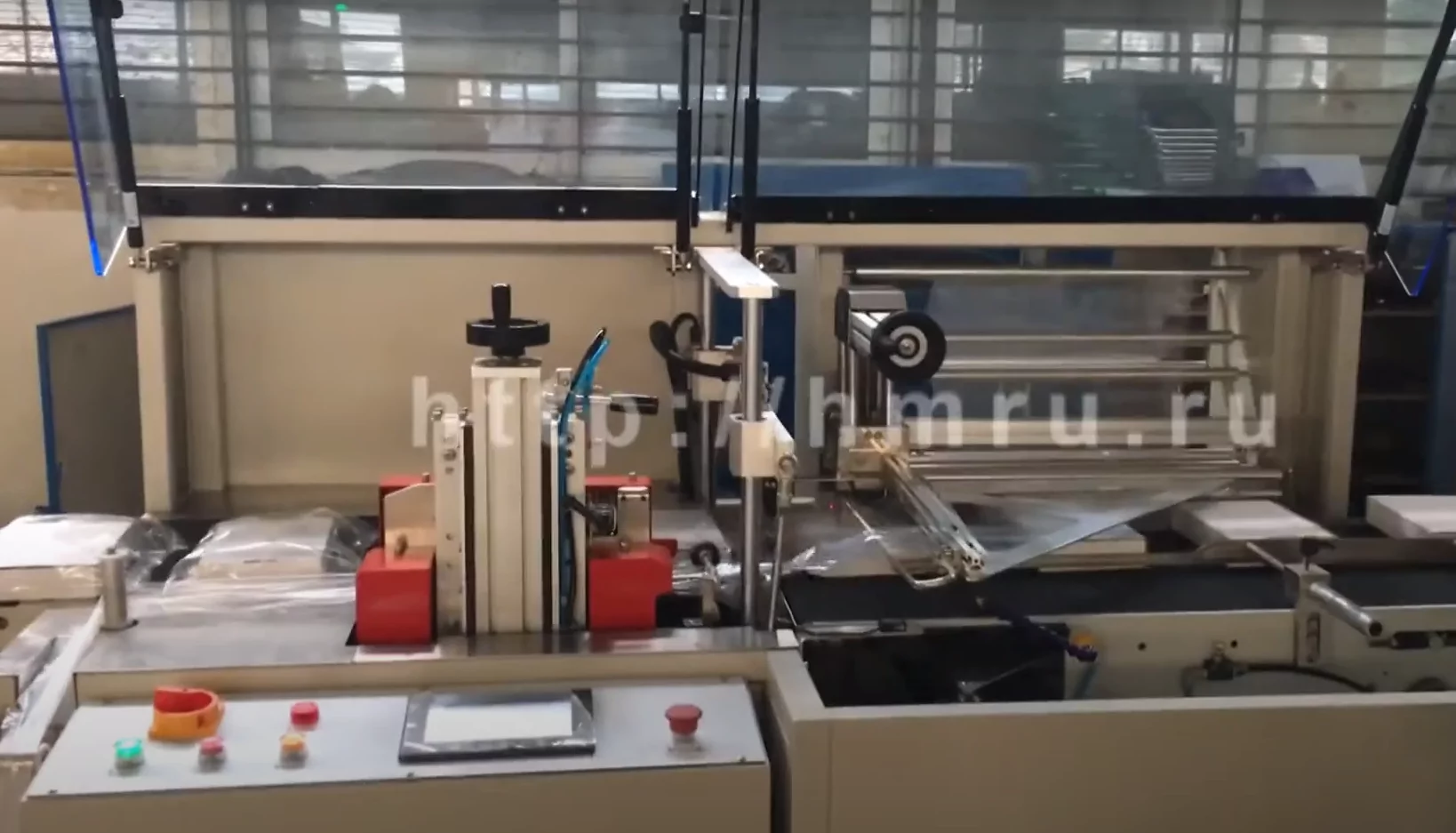

Видео работы BSF-5545LD и термотоннеля BS-5030X

Автоматическое оборудование для работы с пленкой из полиэтилена.

В настоящее время все большее распространение получает реализация товаров через маркетплейсы (OZON, WILDBERRIS и др.). Это удобный канал продажи как для крупных, так и для небольших компаний. Для возможности пользоваться своими торговыми площадками маркетплейсы предъявляют производителям ряд требований, одно из которых – качество и надежность упаковки. Чаще всего продукты должны быть упакованы в полиэтиленовую пленку с толщиной от 50 мкн.

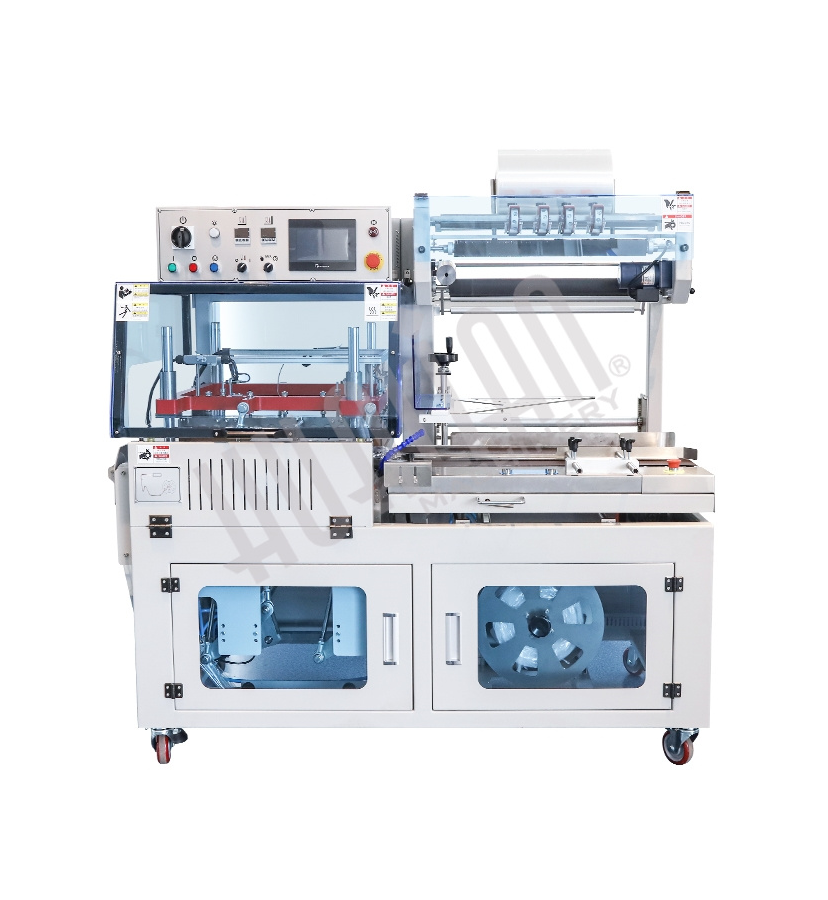

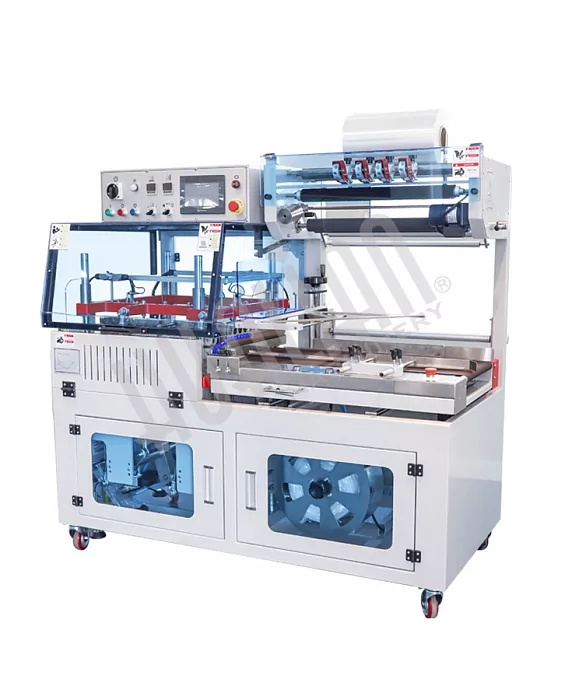

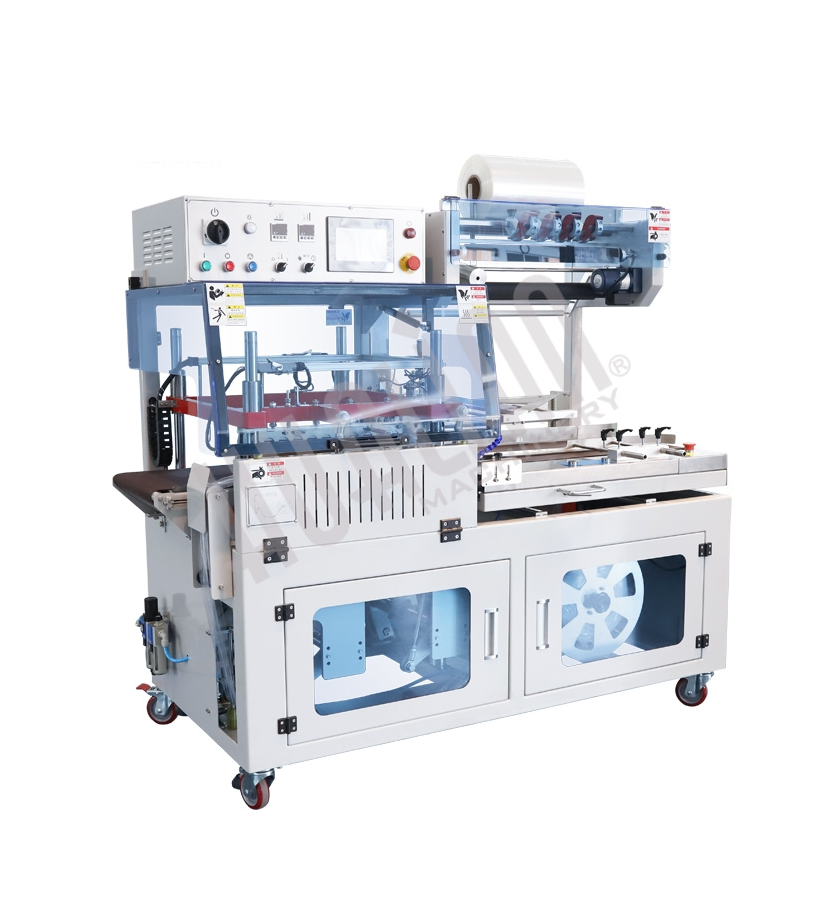

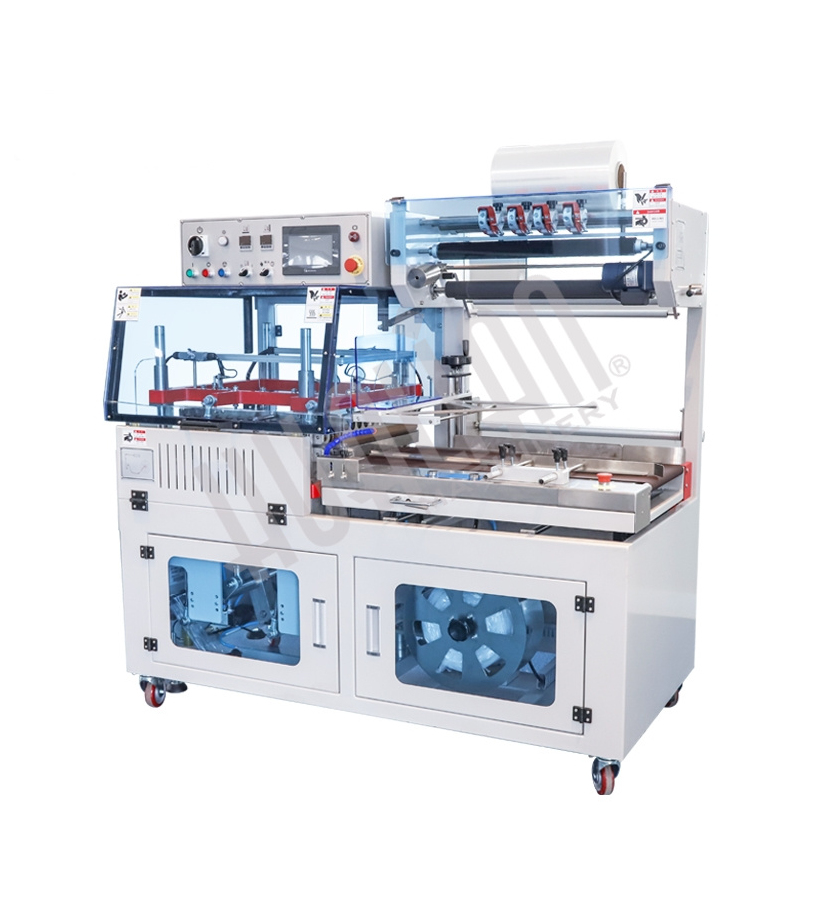

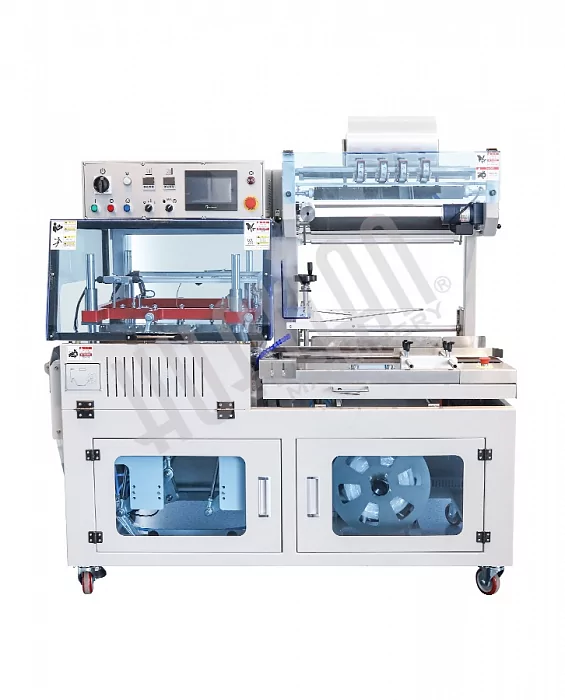

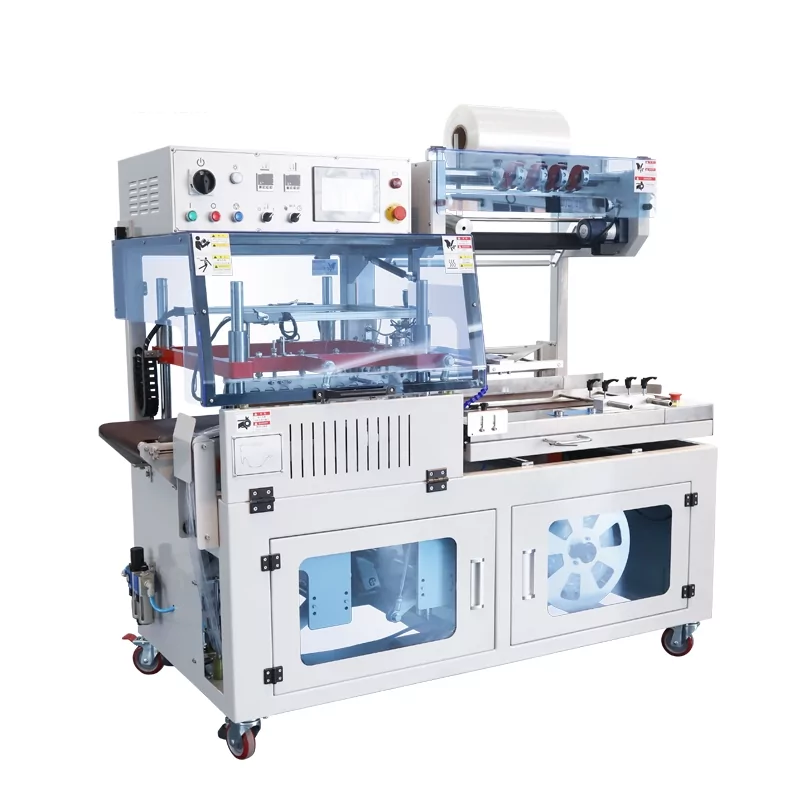

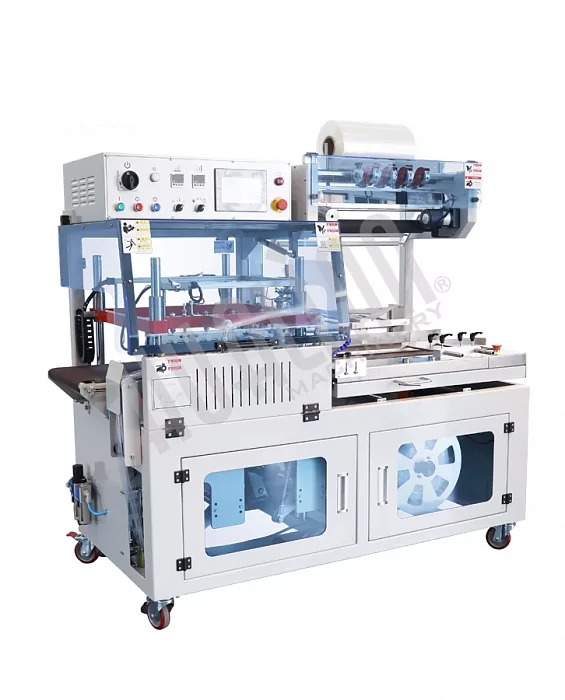

Компания Hualian Machinery предлагает автоматический нож для запайки и обрезки, предназначенный для работы с полиэтиленовой пленкой – BSF-5640LV.

Модель оснащена L-образным термоусадочным ножом постоянного нагрева, движущимся в вертикальной плоскости, и способна работать с полиэтиленовой пленкой с толщиной до 60 мкн.

(Основное отличие модификации BSF-5640LV – это возможность упаковывать высокий продукт (до 140 мм). Рамка хоть и L-образная, но имеет вертикальный ход). Данная машина выпускается для двух видов пленок – ПОФ и ПЭ. Отличия только в конструкции самого ножа и его ответной части.

Базовые характеристики ножа для запайки и обрезки BSF-5640LV в комплектации для работы с полиэтиленовой пленкой.
Модель

Напряжение (B/A)

Мощность (кВт)

Необходимое для работы давление воздуха (мПа)

Расчетная упаковочная скорость (шт/час)

Максимальные размеры упаковываемого предмета (мм)

BSF-5640LV

220/50

1,8 0,5-0,8

до 1500

Ш+В < 450, Ш < 400, В < 140, Д < 350

Видео работы ножа BSF-5640LV.

Процесс термоусадки полиэтиленовой пленки отличается от термоусадки пленки ПОФ, поэтому для него используются специальные термоусадочные тоннели.

Пленка из полиэтилена чаще всего имеет толщину от 50 мкн. Из-за этого параметра и других свойств материала он долго остывает после воздействия высокой температуры в термотоннеле. Для сокращения времени остывания пленки на выходе из термокамеры устанавливают так называемые группы охлаждения – один или несколько мощных вентиляторов, производящих обдув упаковок, движущихся по транспортеру.

Завод Hualian Machinery предлагает несколько моделей термотоннелей для упаковки в полиэтиленовую пленку.

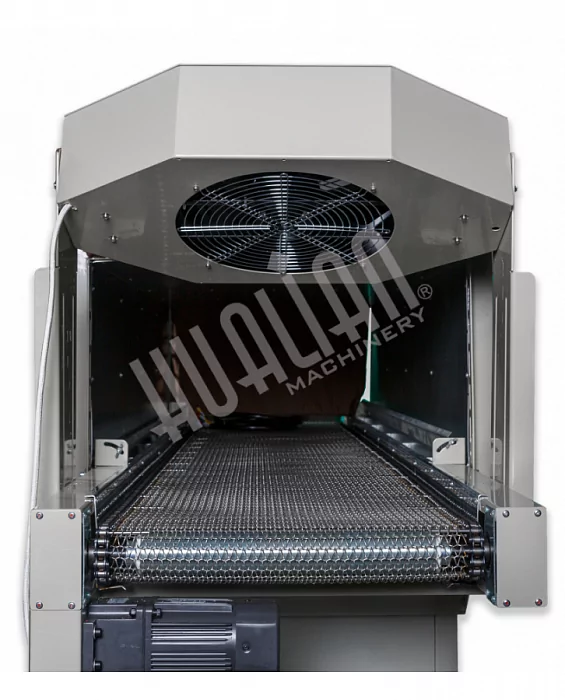

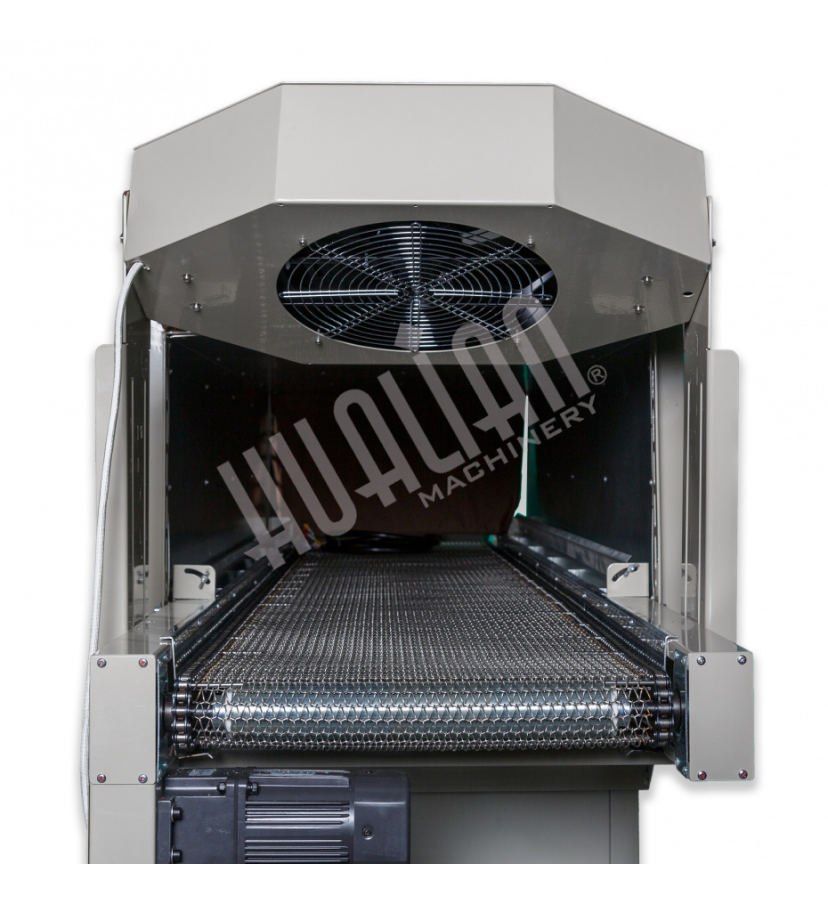

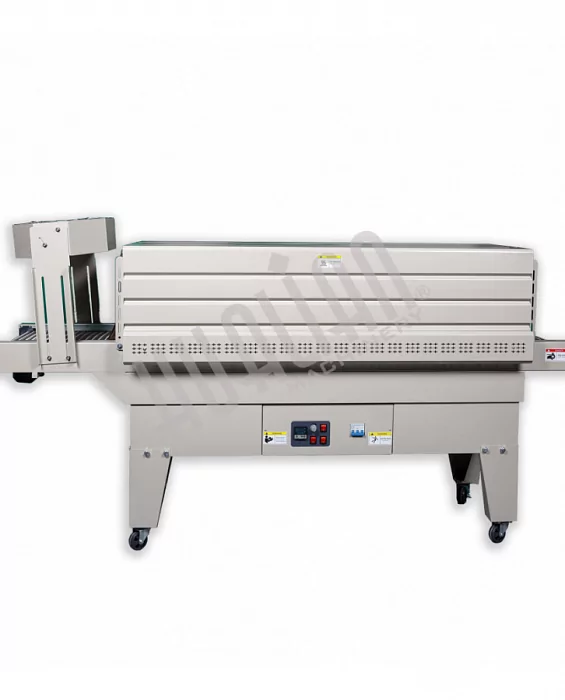

Как бюджетный вариант можно рассмотреть кастомизированный под работу с таким материалом тоннельную термоусадочную машину BS-4535LA (ПЭ). Она отличается от стандартной BS-4535LA металлическим сетчатым транспортером и мощным вентилятором обдува на раме с изменяемой высотой установки. Помимо изменения конструкции термотоннеля, для работы с полиэтиленом у модели увеличена мощность.

Термоусадочный тоннель BS-4535LA для PE пленки (сетчатый конвейер)
Модель

Рабочее напряжение (B/Гц)

Мощность (кВт)

Максимальная грузоподъемность транспортера (кг)

Скорость транспортера (метров/минуту)

Размер тоннеля (мм)

Габариты в собранном виде (мм)

Вес нетто (кг)

BS-4535LA

380/50

16 10

0-10

1500*450*(50-350)

1900*650*1400 180



Также для работы с РЕ-пленкой хорошо подходят термотоннели для групповой упаковки BS-5530M (L) и BS-5540M(L).

Эти модели характеризуются большой мощностью, верхним расположением нагревательных элементов, транспортером с высокой грузоподъемностью и мощной группой охлаждения на выходе из термокамеры. Различаются термоусадочные тоннели длиной и высотой камеры.

Модель

Рабочее напряжение (B/Гц)

Мощность (кВт)

Максимальная грузоподъемность транспортера (кг)

Скорость транспортера (метров/минуту)

Размер тоннеля (мм)

Габариты в собранном виде (мм)

Вес нетто (кг)

BS-5530M

380/50

20 80

0-8

1450×550×300

2550×850×1500 260
BS-5530L 380/50
24

80

0-8

2000×550×300

3100×850×1500 350
BS-5540M

380/50

23

80
0-8 1450×550×400 2550×850×1600 300
BS-5540L

380/50

27

80

0-8

2000×550×400

3100×850×1600

400

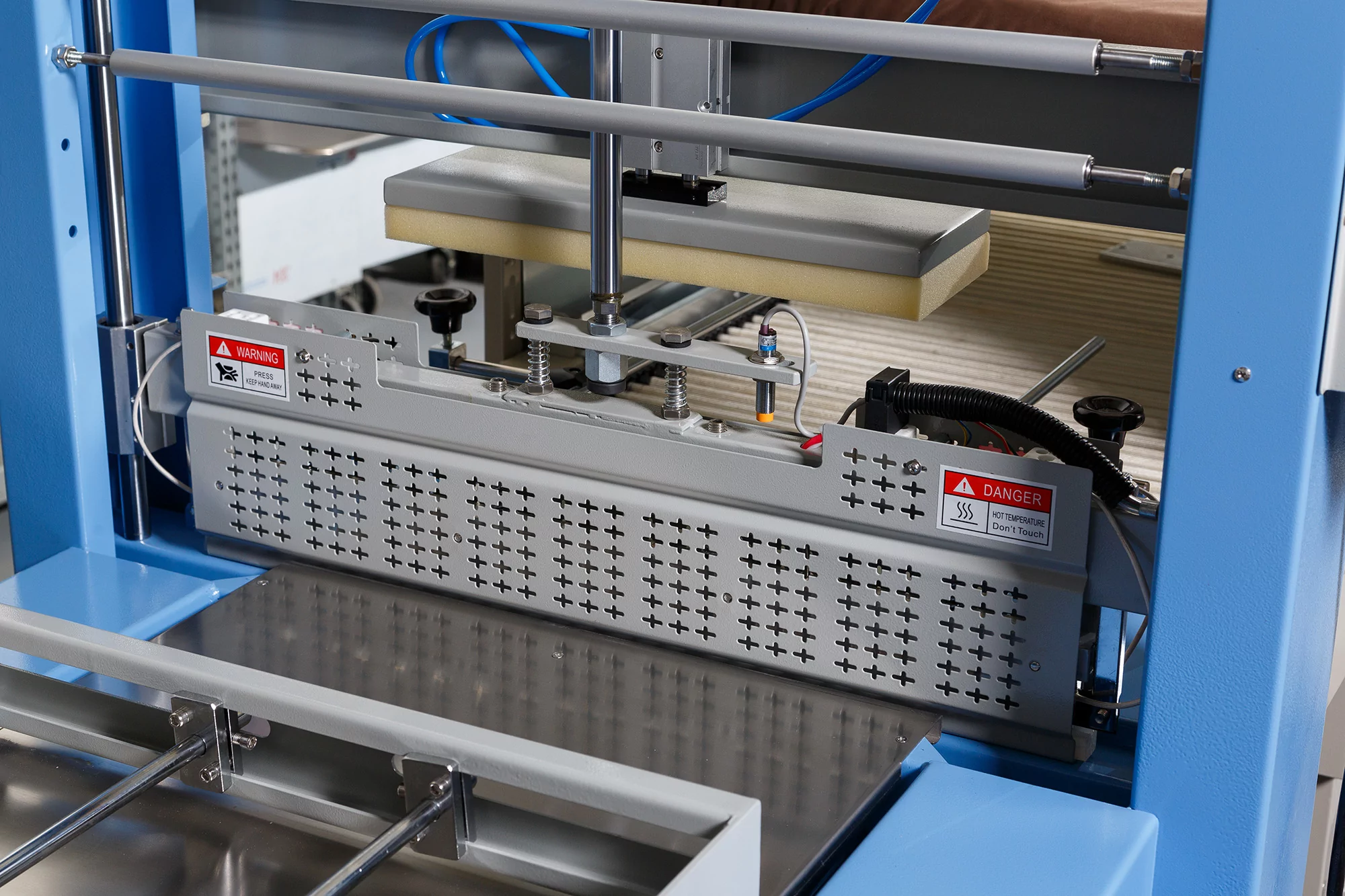

Видео работы термоусадочного тоннеля BS-5540M в составе линии с ножом для групповой запайки и обрезки TF-6540SA.
