Роликовые запайщики: Что это и как выбрать?

Роликовые конвейерные запайщики представляют собой тип полуавтоматического запаечного оборудования.  Почему это так называется?

В конструкции запаечной части устройства используются группы роликов, расположенных симметрично относительно запаиваемого пакета роликов. Одни из них выполняют функцию подачи (продвижения) пакета, другие (ближайшие друг к другу) заботятся о запайке, третья группа роликов наносит рисунок и дату на шов (при наличии этой функции). Кроме того, роликовые запайщики оснащены конвейером (конвейером), на котором пакеты укладываются или устанавливаются. Скорость движения конвейерной ленты и роликов для подачи пакета синхронизирована.

Использование конвейера (транспортера) позволяет значительно повысить производительность на этапе запайки пакетов. Оператору достаточно поставить (положить) пакет на конвейерную ленту и отправить незапаянную часть пакета в узел запайки. После этого можно заниматься следующей упаковкой пакета, сопровождать пакеты при запайке не нужно. Роликовые запайщики: простая конструкция и надежное оборудование. Их можно использовать в подавляющем большинстве отраслей промышленности, а также в розничной торговле. Настройка оборудования для запайки пленок разной толщины и разного состава осуществляется изменением температуры нагрева и скорости конвейера.

Роликовые запайщики используются для работы с любым термосвариваемым материалом, за исключением пакетов из чистого полиэтилена, так как этот материал требует импульсного нагрева, а роликовые запайщики имеют постоянный нагрев.. При этом полиэтилен может быть в составе многослойной пленки пакета в качестве термосвариваемого внутреннего слоя.

Что нужно знать, для того, чтобы правильно подобрать роликовый запайщик?

Выбираем оборудование исходя из размеров и веса пакета, необходимости (или ее отсутствии) простановки даты в шве.

Роликовые запайщики отличаются следующими параметрами:

1. Тип подачи пакета.

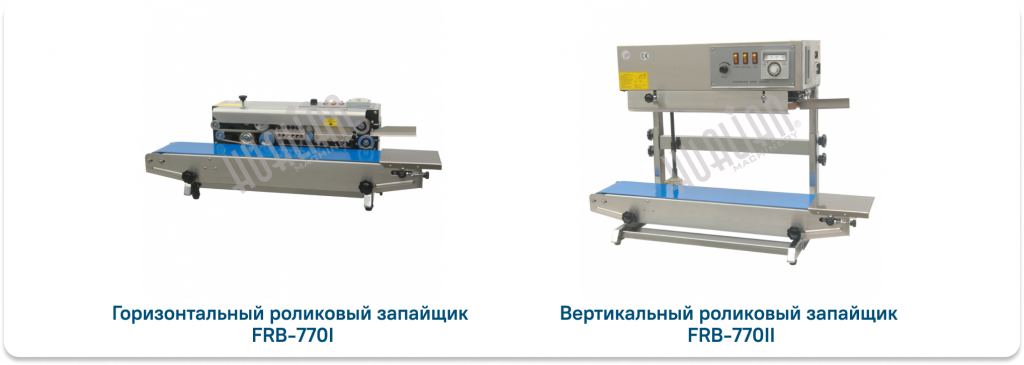

- Горизонтальные роликовые запайщики (пакет лежит на транспортере)

Все горизонтальные роликовые запайщики предназначены для упаковки небольших пакетов с весом до 1 кг и общей нагрузкой на транспортер до 3 кг.

Горизонтальную подачу стоит выбирать в том случае, если продукт, находящийся в пакете не будет из него высыпаться (выливаться) при нахождении пакета в горизонтальном положении. Горизонтальные запайщики дешевле аналогичных вертикальных (или универсальных, которые можно собрать в горизонтальном и вертикальном виде).

Видео работы горизонтального роликового запайщика:

- Вертикальные роликовые запайщики (пакет стоит на транспортере)

Если в пакете находится продукт, который при горизонтальном расположении пакета может высыпаться (выливаться) из него – используют вертикальные роликовые запайщики, пакет при этом стоит на транспортере.

Видео работы вертикального роликового запайщика:

2. Способ простановки даты в запаечном шве:

- Без простановки даты – в некоторых моделях изначально нет возможности простановки даты.

Если функция простановки даты имеется, то она может быть реализована двумя способами:

В обоих случаях дата (артикул, код и т.д.) набирается на колесе тиснения или держателе литер металлическими литерами. Комплект литер прилагается к моделям, в которых имеется функция печати.

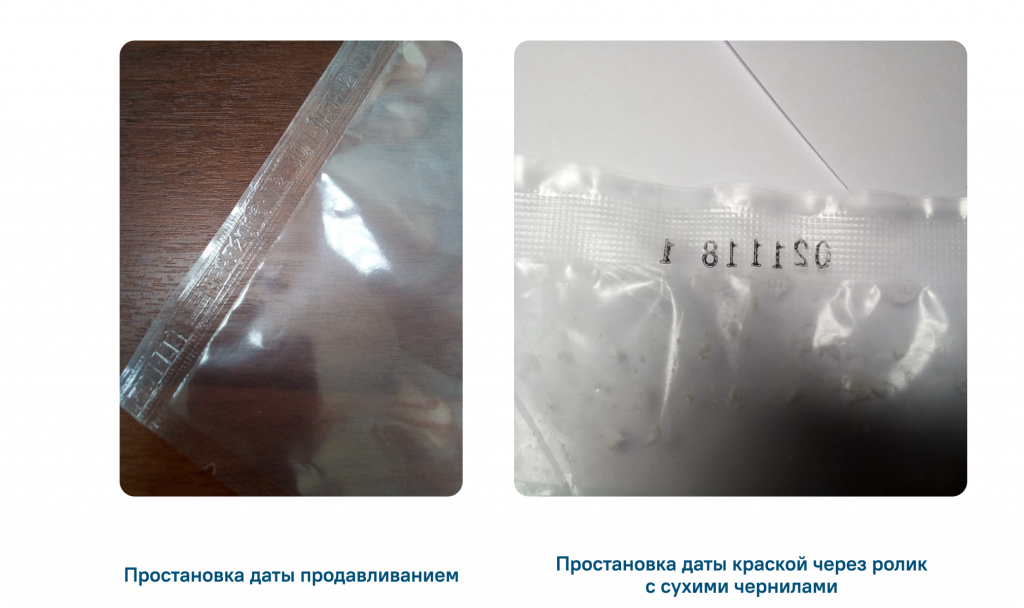

- Простановка даты продавливанием

В этом случае дата (артикул, код и т.д.) продавливается в запаечном шве в конце цикла запайки металлическими литерами, устанавливаемыми в колесо тиснения.

Плюсы этого способа: нет необходимости заменять расходуемый источник краски, стоимость запайщиков с простановкой даты продавливанием дешевле, чем с нанесением даты краской.

Минусы: дата нанесенная способом продавливания не очень хорошо видна, особенно на плотных, не пластичных материалах; место нанесения даты нельзя выбрать относительно края пакета, дата наносится в произвольном месте.

- Простановка даты краской через ролик с сухими чернилами

Ролик с сухими чернилами – это картридж, который при нагреве начинает выделять из себя чернила. Установленные в держателе литеры прокатываются по ролику, наносят на себя краску и отпечатывают информацию на запаечном шве.

Плюсы такого метода: информация хорошо видна, цвет чернил можно подбирать в зависимости от цвета пленки пакета, место нанесения даты вдоль шва можно регулировать, есть возможность печати в две строки.

Минусы: ролик с сухими чернилами нужно периодически заменять, ресурс одного ролика примерно 40000 отпечатков.

3. Максимальный вес пакета:

Есть три основных группы роликовых запайщиков

• вес пакета до 1 кг, общая нагрузка на транспортер до 3 кг;
• вес пакета до 5 кг, общая нагрузка на транспортер до 15 кг;
• вес пакета до 20 кг, общая нагрузка на транспортер до 60 кг.

4. Направление подачи пакета на конвейер

• справа налево (чаще всего);
• слева направо (редко).

5. Высота (длина) пакета

При выборе роликового запайщика важно обращать внимание на длину пакета. При работе с горизонтальным роликовым запайщиком слишком длинный пакет будет свешиваться за пределы транспортера и его придется сопровождать руками, поэтому необходимо использовать пакеты с такой длиной, при которой центр тяжести пакета будет находиться на транспортере.

У вертикальных роликовых запайщиков запаечная часть перемещается в вертикальной плоскости относительно транспортера, диапазон перемещения зависит от длины направляющих, рабочая длина пакета ограничена, причем ограничение есть как по максимальной длине пакета, так и по минимальной.

6. Материал корпуса

Практически все модели роликовых запайщиков могут быть произведены с окрашенным корпусом из черного металла или с корпусом из нержавеющего металла. Второе исполнение дороже, но иногда покупатель выбирает его, если оборудование устанавливается в помещениях с большой влажностью.

Завод Hualian Machinery выпускает множество моделей роликовых запайщиков, некоторые из них поставляются только под заказ, но есть ряд моделей, которые мы стараемся держать на всех складах компании.

Таблица с техническими характеристиками наиболее популярных моделей

Горизонтальные роликовые запайщики.

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
DBF-900W	Без простановки даты	1	3	Механический	Справа налево	(20-40)+153	2*300	0-300	0-12
FRD-750I	Без простановки даты	1	3	Электронный	Справа налево	1*10	2*300	0-300	0-12
FRB-770I	Продавливанием	1	3	Механический	Справа налево	(20-40)+153	2*300	0-300	0-12
FR-770I	Продавливанием	1	3	Механический	Слева направо	(20-40)+180	2*300	0-300	0-12
FRBM-810I	Краской через ролик с сухими чернилами	1	3	Электронный	Справа налево	(20-40)+180	2*300	0-300	0-12



К моделям DBF-900W и FRD-750I можно дополнительно приобрести колесо тиснения и комплект литер, тем самым получив возможность проставлять дату способом продавливания.

Некоторые горизонтальные роликовые запайщики могут быть изготовлены в исполнении «на ногах», в обозначении модели в таком исполнении появляется римская цифра III в конце названия модели, например FRB-770III, FRBM-810III. Такая комплектация не очень популярна, мы привозим такие чаще всего под заказ за исключением моделей с функцией откачки воздуха из пакета и функцией наполнения пакета воздухом – такие модели стараемся держать на складе.

Функция откачки воздуха из пакета служит для уменьшения объема пакета с целью (например) сокращения расходов на транспортировку. Это не вакуумирование пакета, откачка производится в течение непродолжительного времени.

Функцию наполнения пакета воздухом используют тогда, когда хотят защитить от повреждений хрупкий продукт, находящийся в пакете. Воздушная подушка, образующаяся в наполненном воздухом пакете, помогает этого добиться.

Видео работы:

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)

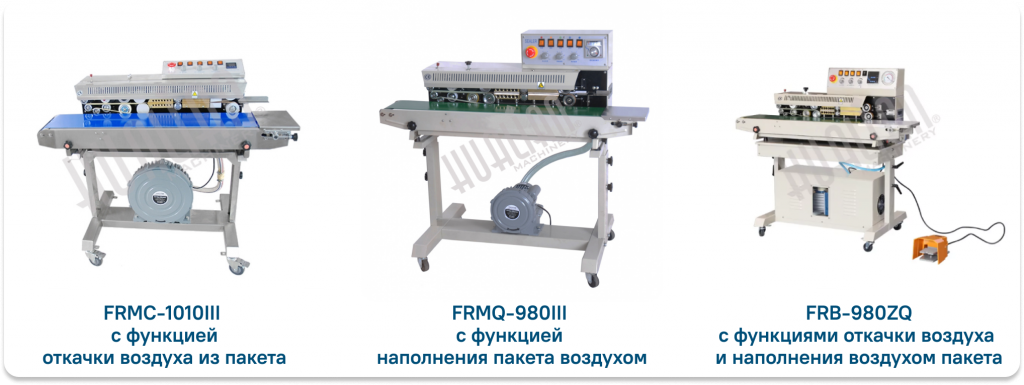

FRMC-1010III с функцией откачки воздуха из пакета	Краской через ролик с сухими чернилами	1	3	Электронный	Справа налево	(10-40)+205	2*400	0-300	0-12
FRMQ-980III с функцией наполнения пакета воздухом	Краской через ролик с сухими чернилами	1	3	Электронный	Справа налево	(20-40)+153	2*300	0-300	0-12
FRB-980ZQ С функциями откачки воздуха и наполнения воздухом пакета	Краской через ролик с сухими чернилами	1	3	Механический	Справа налево	(10-40)+203	2*300	0-300	0-12



Вертикальные роликовые запайщики

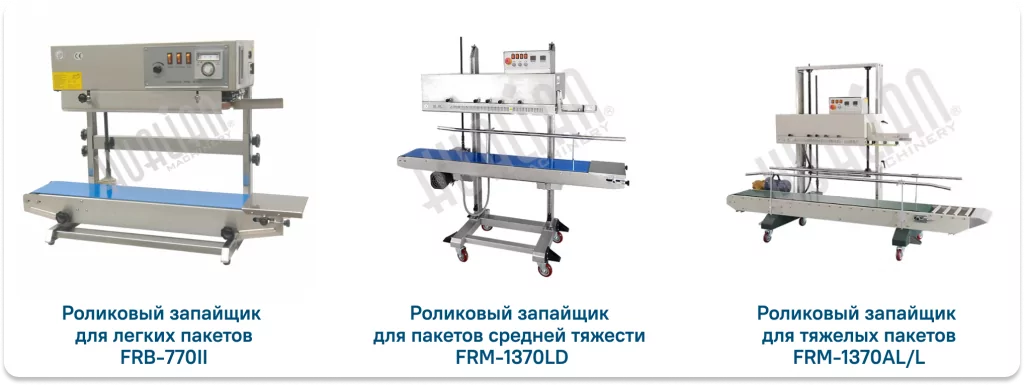

Вертикальные запайщики разделяются на три группы в зависимости от веса пакета.

Запайщики для легких пакетов. Все эти модели – настольного типа

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
DBF-900LW (универсальный, можно собрать в вертикальном и в горизонтальном виде)	Без простановки даты	1	3	Механический	Справа налево	150-270	2*300	0-300	0-12
FRD-750II (универсальный, можно собрать в вертикальном и в горизонтальном виде)	Без простановки даты	1	3	Электронный	Справа налево	150-270	2*300	0-300	0-12
FRB-770II (универсальный, можно собрать в вертикальном и в горизонтальном виде)	Продавливанием	1	3	Механический	Справа налево	150-270	2*300	0-300	0-12
FR-770II (универсальный, можно собрать в вертикальном и в горизонтальном виде)	Продавливанием	1	3	Механический	Слева направо	150-270	2*300	0-300	0-12
FRBM-810II (универсальный, можно собрать в вертикальном и в горизонтальном виде)	Краской через ролик с сухими чернилами	1	3	Электронный	Справа налево	200-320	2*300	0-300	0-12



К моделям DBF-900LW и FRD-750II можно дополнительно приобрести колесо тиснения и комплект литер, тем самым получив возможность проставлять дату способом продавливания.

Видео работы:

Запайщики для пакетов средней тяжести. Все такие модели – только напольного типа.

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
FRM-1120LD	Краской через ролик с сухими чернилами	5	15	Электронный	Справа налево	100-700	2*300	0-300	0-12
FRM-1370LD	Краской через ролик с сухими чернилами	5	15	Электронный	Справа налево	100-700	4*300	0-300	0-12



Видео работы:

Запайщики для тяжелых пакетов. Все такие модели – только напольного типа.

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
FRM-1370AL/M	Краской через ролик с сухими чернилами	20	60	Электронный	Справа налево	330-530	4*300	0-300	0-12
FRM-1370AL/L	Краской через ролик с сухими чернилами	20	60	Электронный	Справа налево	300-900	4*300	0-300	0-12



Видео работы:

Отдельно нужно выделить две модели.

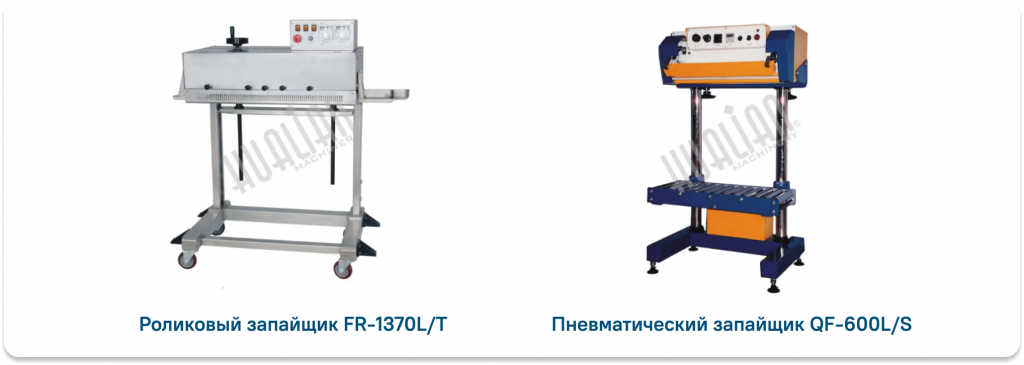

Роликовый запайщик FR-1370L/T.

Модель не имеет собственного транспортера, это позволяет встроить запайщик в существующую на производстве линию. Вес пакета при этом ограничен только характеристиками транспортера линии.

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
FR-1370L/T	Без простановки даты	Не ограничен	Не ограничен	Электронный	Справа налево	900-1300 от уровня пола	4*300	0-300	0-12



Пневматический запайщик QF-600L/S.

Это собственно вообще не роликовый запайщик, но когда мы рассматриваем запайку тяжелых пакетов, часто оказывается, что материал пакета – чистый полиэтилен, с толщиной слоя от 150 мкн. Роликовые запайщики не могут работать с таким материалом, необходим импульсный нагрев – именно такой у QF-600L/S. Запайщик не имеет транспортера, установка пакета на рабочий стол осуществляется вручную или с помощью подводящих и отводящих транспортеров. Для запайки оператору необходимо нажать на электропедаль. Запайщик может работать с плотными толстыми пленками, в том числе с многослойными материалами, но для работы требует подключения к воздушному компрессору или системе подачи сжатого воздуха предприятия.

Пневматические запайщики могут быть также произведены с длиной запайки 800 и 1000 мм (QF-800L/S и QF-1000L/S)

Модель	Способ простановки даты	Вес одного пакета (кг)	Общая нагрузка на транспортер (кг)	Регулятор нагрева	Направление подачи пакета	Расстояние от  центра запайки до транспортера + ширина ленты транспортера	Мощность запайки (Вт)	Температурный диапазон (гр. С)	Скорость запайки (метров/минуту)
QF-600L/S	Без простановки даты	до 50	до 50	Электронный	С любой стороны	450-750	500	0-300	Зависит от толщины пленки



Видео работы:

В заключении можно сказать, что роликовые конвейерные запайщики – это надежное и простое в использовании оборудование для упаковки продукции. При выборе такого запайщика необходимо учитывать размеры и вес пакета, необходимость простановки даты в шве и направление подачи на конвейер. Роликовые запайщики могут использоваться на любом производстве и в ритейле, обеспечивая высокую производительность и качественную упаковку товаров.
